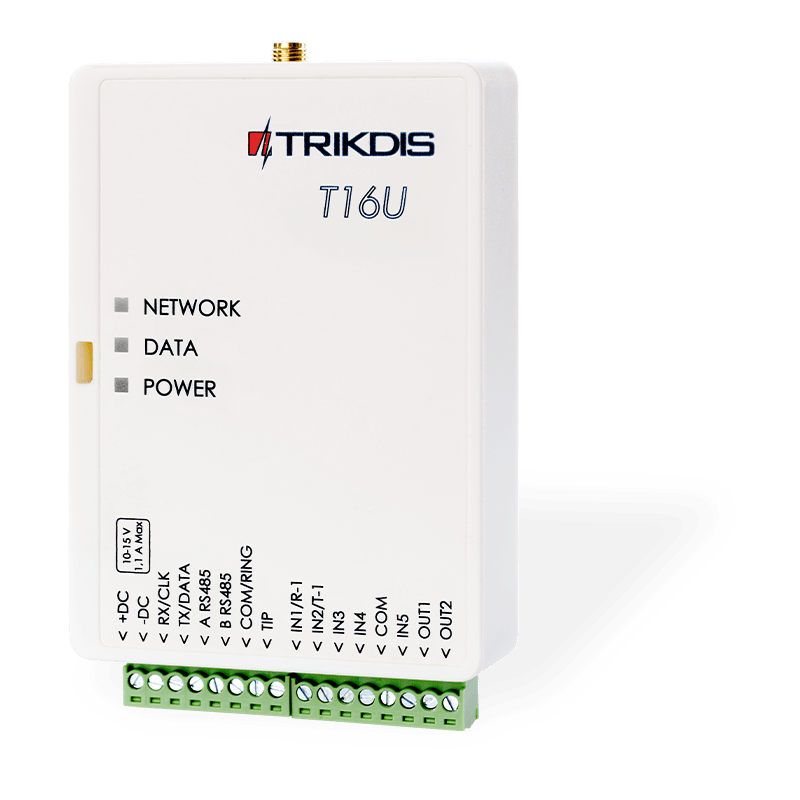

Радиопередатчик Т16

Радиопередатчик Т16 это многофункциональное устройство, используемое для передачи сообщений охранных панелей через радиосети „Trikdis”.

Передатчик может отправлять собственные сообщения и сообщения охранной панели на ПЦН (пульт централизованного наблюдения) с возможностью из ПЦН направить сообщение конечному пользователю.

  • RS485

  • Приложение

  • blank

    Программируемые контакты

Описание

Связь

  • Отправка сообщений на ПЦН.
  • Протокол радио сети: RAS3, RAS2M, LARS1, LARS.
  • Выходная мощность от 1 Вт до 5 Вт.
  • Возможность использования внешнего IP модуля как основного канала связи.
  • Передача сообщений о событиях Contact ID и 4+2 кодами.
  • Использование идентификатора учетной записи охранной панели для охранной системы, которая разделена на несколько разделов.

Настройка

  • Простая и быстрая установка.
  • Обновление заводской прошивки радиопередатчика.
  • Два уровня настройки параметров: установщик и администратор.
  • Возможность настраивать удаленно, когда используется IP передатчик.

Последовательный порт, входы и выходы

  • Универсальный последовательный порт для подключения разных охранных панелей.
  • TIP/RING шина телефонного коммуникатора, которая может принять сообщения от охранной панели Contact ID и 4+2 кодами.
  • Шина RS485 предназначена для подсоединения IP передатчика и считывателя электронных ключей.
  • 6 входов, тип: NC, NO, EOL (2,2 кΩ). (T16V, T16U)

5 входов, тип: NC, NO, EOL (2,2 кΩ). (T16U5)

  • 1 выход. (T16V, T16U)
  • 2 выхода. (T16U5)

Технические параметры

Параметр T16V T16U T16U5
Напряжение питания 10-15 В постоянного тока
Потребляемый ток До 50 мA (в режиме ожидания)

До 1,2 A (в режиме передачи данных)

Радио частоты 136 MГц – 174 MГц (VHF) 430 MГц – 512 MГц (UHF) 430 MГц – 470 MГц (UHF)
Радио канал 2
RF выходное сопротивление 50 Ω
Побочные излучения Соответствует EN 300 113
RF протокол передачи данных RAS3, RAS2M, LARS, LARS1, LARS_RAS2M, LARS1_RAS2M
Продолжительность передачи сообщения 60-400 мсек. (зависит от выбранного радио протокола)
Память до 32 сообщений
Вход 6, тип: NC, NO, EOL (2,2 кΩ) 6, тип: NC, NO, EOL (2,2 кΩ) 5, тип: NC, NO, EOL (2,2 кΩ)
Выход 1, тип: открытый коллектор; 1 А; 15 В 1, тип: открытый коллектор; 1 А; 15 В 2, тип: открытый коллектор; 1 А; 15 В
Формат сообщений о событиях Contact ID; 4+2
Условия эксплуатации Температура от -20 °C до +50 °C, относительная влажность 0-80%, при температуре +20 °C (без конденсации)
Размер 113 x 71 x 26 мм
Вес 0,10 кг
