FLEXi SP3 KIT

FLEXi es un panel de control híbrido con WiFi integrado y conectividad 4G, 2G o Ethernet. El conjunto de
características únicas le permite utilizar este panel tanto en alarma de intrusión como en instalaciones
de automatización.

  • 4G

  • App

  • blank

    Contactos programables

  • blank

    Nano

  • blank

    Protocolo: TRK

Descripción

Caracteristicas

Informes a la Central de Monitoreo (CMS) de la empresa de seguridad:

  • Informe de eventos a través del módulo WiFi incorporado o módem celular 2G/4G.
  • Módulos adicionales para enviar informes a través de Ethernet o VHF/UHF con prioridad elegida.
  • Cualquier CMS puede recibir informes, siempre que tenga el software/hardware IP receptor o cualquier receptor IP de otro fabricante que admita el protocolo IP SIA DC-09.
  • Diseño basado en dos décadas de experiencia en la transmisión de informes a receptores de Central de Monitoreo principales y de respaldo, lo que permite a las empresas de seguridad proporcionar el más alto nivel de protección a las instalaciones.
  • Una configuración especial para enviar obligatoriamente informes primero a CMS, y solo luego a los clientes.
  • Posibilidad de enviar informes de eventos a CMS de dos empresas de seguridad diferentes.
  • Multitud de canales de transmisión de mensajes y múltiples configuraciones de prioridad de transmisión.

Informes para los usuarios:

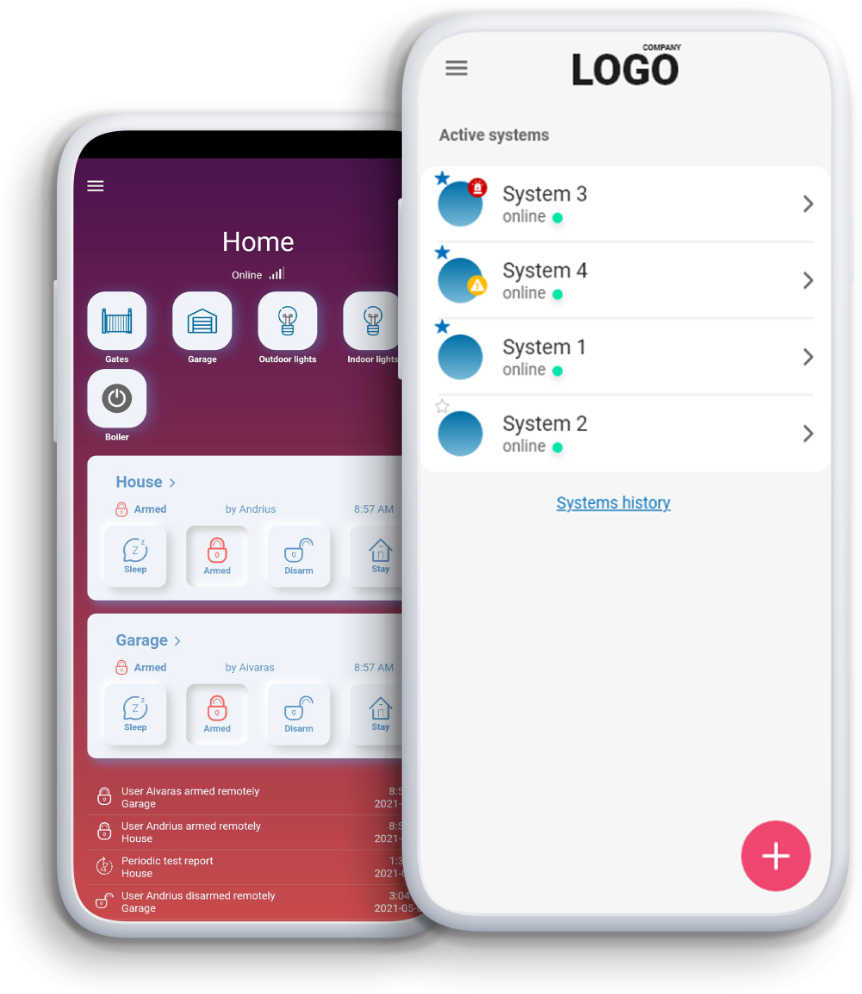

  • A través de la aplicación móvil Protegus, que ofrece advertencias sobre eventos del sistema de alarma mediante notificaciones push y notificaciones especiales de sonido.
  • Informe de eventos a través de mensajes SMS a 8 números celulares.
  • Informes sobre eventos mediante notificaciones de voz pregrabadas (hasta 8 números celulares).
  • Control remoto del modo de protección de las instalaciones seleccionadas (Armar/Desarmar/Stay/Sleep).
  • Control remoto de dispositivos conectados (sistema de iluminación, puertas automáticas, ventilación, calefacción, sistemas de riego, etc.).
  • Medición remota de temperatura.

Entradas y Salidas:

  • 10 terminales de E/S, cada uno se puede configurar como entrada (IN) o salida (OUT). Tipos de entrada (IN): ATZ, EOL, NC, NO. Se pueden usar diferentes parámetros de resistencias en circuitos de tipo EOL y ATZ. El número de entradas IN se puede ampliar a 32 utilizando teclados, módulos de expansión iO-8 e iO-WL.
  • La placa tiene 2 salidas dedicadas: la campana (Bell) y el LED. La campana es para controlar la sirena, y el LED es para controlar las luces indicadoras. El número de salidas se puede ampliar a 16 utilizando los módulos de expansión iO-8 e iO-WL.
  • Siete configuraciones operativas de salida. Cada salida puede asignarse con una lógica operativa, un programa de operación preestablecido o cualidades, por ejemplo, modo termostato.
  • El bus de datos de un cable “1-Wire”) está diseñado para conectar sensores de temperatura (hasta 8), un sensor de temperatura y humedad (1) o un lector de llavero (“iButton”).
  • El bus de datos GRN-YEL está designado para conectar 8 teclados del mismo tipo.
  • El bus de datos RS485 conecta los módulos de expansión de la serie iO, receptor de sensor inalámbrico RF-SH, módulo Ethernet E485, transmisor de radio T16 VHF o UHF.

Control de sistema de alarma:

  • Códigos de control de 4 dígitos (40 en total), que también pueden usarse como código Duress. En tal escenario, ingresar el código de usuario desarmará la alarma, sin embargo, se enviará un informe especial al CMS indicando que la alarma fue desarmada como resultado de la
  • Control mediante teclados: SK232LED, Paradox K636, K10H (V) K32 + LED, K32LED, K35, Teclado Crow CR16, CR-LCD, lector de teclas electrónico CZ-Dallas (“iButton”), lector de llaves electrónicas TM17, lector RFID (Wiegand 26/34).
  • Control remoto a través de la aplicación móvil Protegus, llamada telefónica o SMS.

Instalación fácil:

  • Múltiples tamaños de Kits de montaje SP3 que incluyen una carcasa decorativa de metal blanco con un transformador reductor incorporado o fuente de alimentación de impulso.
  • La configuración operativa predeterminada de SP3 se basa en muchos años de experiencia. Eso permite instalar el sistema en 7 de cada 10 locales pequeños y medianos sin la necesidad de cambiar la configuración predeterminada.
  • El panel de control SP3 permite reemplazar el panel anterior sin cambiar las resistencias en cada sensor con cable.
  • La configuración se puede guardar como un archivo para usar más tarde.
  • Configuración del dispositivo a través de un cable USB o de forma remota mediante TrikdisConfig.
  • La conexión remota a través del software TrikdisConfig permite no solo cambiar los parámetros del SP3 sino también monitorear el funcionamiento del panel.
  • Dos niveles de acceso para la configuración de parámetros: instalador y administrador.

Especificaciones

Parámetro Descripción
Voltaje de alimentación [AC / DC] 16 V DC o 6-24 V, 2,5 A AC
Consumo de corriente Hasta 50 mA (en espera),

Hasta 200 mA (a corto plazo, mientras se envía)

Fuente de energía de respaldo [BAT] 12 V Batería de ácido – plomo, 4 Ah/7 Ah
Corriente de carga de la batería Hasta 500 mA
Voltaje y corriente de alimentación para dispositivos externos [AUX] 12 V DC, hasta 1 A
Salida de sirena [BELL] 1 A
Salida [LED] 0.1 A
Salida PGM 0.1 A
Módulo WiFi Sí, incorporado
Frecuencia WiFi, protocolo, tipo de cifrado 2,4 GHz, 802.11 b/g/n, WPA, WPA2, WPA mixto
Tipo de configuración de red WiFi DHCP o manual
Tarjeta SIM 1, tamaño NANO
Frecuencias de módem GSM/GPRS 850 / 900 / 1800 / 1900 MHz
Frecuencias de módem 4G 800 / 850 / 900 / 1900 / 2100 MHz
Direcciones de transmisión de informes –  A receptores principales y de respaldo de 2 compañías de seguridad diferentes;

–  Al servidor en la nube de Protegus, a aplicación móvil Protegus en iOS/Android;

–  A 8 teléfonos móviles a través de mensajes SMS.

Llama a 8 teléfonos móviles. Si un usuario responde la llamada, se anuncia el evento mediante voz.

Canales de transmisión de informes de eventos GPRS o 4G, WiFi, LAN (con módulo E485), SMS, Llamada de voz, ondas de radio VHF/UHF (con transmisor T16)
Protocolos para conexión a CMS TCP / IP o UDP / IP, o SMS
Codificación de eventos Códigos de identificación de contacto
Cifrado de Informe TRK AES 128, SIA IP AES 128
Reloj interno Si
Capacidad de memoria Buffer 60 eventos
Memoria de registro de eventos Hasta 1000 eventos. Las entradas más antiguas se eliminan automáticamente.
Códigos de usuario 40
Código de coacción Se pueden elegir dos métodos de entrada de código durante la programación
Terminales de doble propósito [I/O] 10; Función IN o OUT seleccionada durante la programación. Si se selecciona IN, tipos disponibles: NC, NO, EOL, EOL_T, ATZ, ATZ_T. Si se selecciona OUT, la terminal se convierte en colector abierto (OC) con una corriente de hasta 100 mA
Número de particiones 8
Número de zonas 10 (20 zonas si se usa ATZ), (se puede ampliar a 32 zonas con expansores)
Número de salidas PGM 2 (puede alcanzar a 12 si los terminales IO se configuran como salidas. Puede expandirse a 16 salidas con expansores)
Cantidad máxima de teclados conectados 8
Teclados compatibles Protegus SK232 LED W

FLEXi SK232 LCD

Paradox K636

Paradox K10H(V)

Paradox K32 LED

Paradox K32+ LED

Paradox K32LCD+

Paradox K35

Paradox TM50

Paradox TM70

Crow CR16

Crow CR-LCD

Máximo de lectores RFID (Wiegand 26/34) 2
Longitud del bus de datos de 1-Wire [1 WIRE] Hasta 30 m
Sensores de temperatura compatibles Maxim®/Dallas® DS18S20, DS18B20; Serie AM2301
Máximo de sensores de temperatura conectados al bus de datos de 1-Wire 8 (Dallas) o 1 (si se usa un sensor de la serie AM2301)
Teclas electrónicas compatibles (iButton) [1 WIRE] Maxim®/Dallas® DS1990A
Máximo de teclas electrónicas (iButton) 40
Longitud del bus de datos RS485 Hasta 100 m
Maximo de dispositivos conectados al bus de datos RS485 8
Módulos soportados iO-8 – módulo expansor;

iO – módulo expansor;

iO-MOD – iO-WL – Transmisor-receptor de ondas de radio;

iO-WL – módulo expansor inalámbrico;

RF-SH – receptor de ondas de radio para sensores inalámbricos;

E485 – módulo para conectarse a la red Ethernet;

TM17 – lector iButton;

CZ-Dallas – lector iButton;

T16 – Transmisor de ondas de radio VHF o UHF;

Lector RFID.

Ambiente de operación Temperatura desde -10°C a 50°C, humedad relativa del 80% a 20°C, sin condensación.
Dimensiones del panel de control 117x79x25 mm
Peso 0.1 kg

Compatible con

Nombre del módulo Corriente
Teclado Protegus SK232 LED W Min 60 mA, max 150 mA
Teclado FLEXi SK232 LCD Min 25 mA, max 60 mA
Teclado Paradox K636 Min 40 mA, max 70 mA
Teclado Paradox K10H(V) Min 44 mA, max 72 mA
Teclado Paradox K32 LED Min 49 mA, max 148 mA
Teclado Paradox K32+ LED Min 49 mA, max 148 mA
Teclado Paradox K32LCD+ Min. 70 mA, max. 150 mA
Teclado Paradox K35 Min 30 mA, max 70 mA
Teclado Paradox TM50 Мin 100 mA, max 230 mA
Teclado Paradox TM70 Min 200 mA, max 330 mA
Teclado Crow CR16 Min 40 mA, max 75 mA
Teclado Crow CR-LCD Min 40 mA, max 75 mA
iO-8 módulo expansor Max 20 mA
iO módulo expansor Max 50 mA
iO-MOD – iO-WL Transmisor-receptor de ondas de radio Min 50 mA, max 150 mA
iO-WL – módulo expansor inalámbrico Max 200 mA
RF-SH – transmisor receptor sensores inalámbricos Max 100 mA
Comunicador Ethernet E485 Min 50 mA, max 150 mA
TM17 lector iButton Max 50 mA
CZ-Dallas lector iButton Max 25 mА
T16 (VHF o UHF) Transmisor de ondas de radio Min 100 mA, max 1.2 A
Lector RFID (Wiegand 26/34) Max 100 mA
iO-LORA módulo expansor Max 50 mA
iO8-LORA módulo expansor Max 50 mA
